一般来说，我们在日常生活中需要使用网络。与无线网络相比，有线互联网的稳定性更高，速度更快，因此也受到更多人的喜爱。在线online.Bar需要网线的支持
网线水晶头排线图片详解
上文提到过，目前网线的水晶头是有两种接法的，分别是“直连互联法”和“交叉互联法”。交叉线的做法是在网线的一头采用568A标准，另一头采用568B标准；平行直通线的做法就是两头采用568A/568B标准。

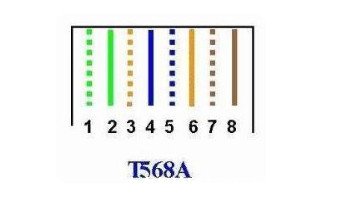

1、网线水晶头568A顺序排列，依次是1-绿白，2-绿，3-橙白，4-蓝，5-蓝白，6-橙，7-棕白，8-棕。
2、网线水晶头568B顺序排列，依次是1-橙白，2-橙，3-绿白，4-蓝，5-蓝白，6-绿，7-棕白，8-棕。
3、首先我们需要使用网线钳中间的剥线口将网线的外皮剥掉，剥线的时候一定要注意，不要用力过猛把里面的8根线给剪断了。

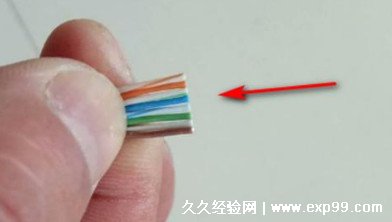

4、在网线的外皮剥掉之后，我们可以看到内部有8根细线和1根棉线，棉线拨开到一边，将8根线依次按照最常用的568B顺序进行排列，即“1-橙白，2-橙，3-绿白，4-蓝，5-蓝白，6-绿，7-棕白，8-棕”。

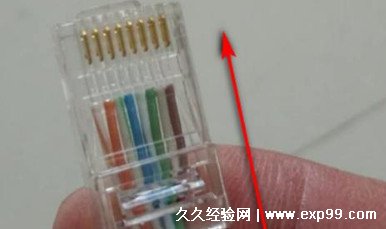

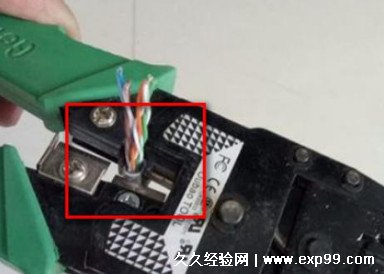

5、顺序排列好之后，使用网线钳的切刀将多余的网线修剪整齐，插入铜片向上的水晶头里。

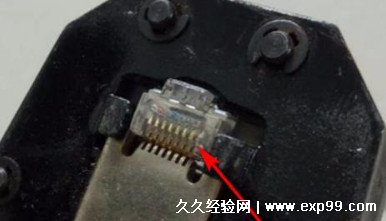

6、确保插紧后，使用网线钳上方的水晶头压接口将水晶头压紧实，另一头同样操作即可。
7、全部操作完成后，我们可以使用网线测试仪来检测一下能否使用。将水晶头的一头插入主机上，另一头插入副机上，并打开网线测试仪的开关，仔细观察上面的灯是否按顺序依次闪亮，如果主副机都是按顺序闪亮即为正常。
如果方法其实需要一定的动手能力，其实现在网线的价格也并不贵，如果你是想要自己尝试组装网线的话，可以按照上文中的步骤来；如果你只是想快速且省心的用上网线，还是推荐购买成品网线。
以上就是点子哥为大家整理的关于“网线水晶头排线图片”的相关内容，希望能够帮助到大家。
